WiDI (Wireless Door Interface)
Einführung
Um sich mit der i-record App per Bluetooth® mit einer record Türe verbinden zu können, wird ein WiDI (Wireless Door Interface) benötigt. Das WiDi wird an der Service-Schnittstelle der Türe angeschlossen und ermöglicht so eine drahtlose Verbindung zur Türe. Mit Hilfe der i-record App auf einem mobilen Gerät kann die Türe konfiguriert werden.
Das WiDI hat eine eindeutige, vierstellige, alphanumerische Nummer. Damit sich der Benutzer über die i-record App mit dem WiDI und somit mit der Türe verbinden kann, muss dieser eine gültige Lizenz für dieses WiDI besitzen. In der Lizenz stehen u.a. Benutzerangaben, die WiDI-Nummer, die Benutzerrechte, die für den Benutzer zugelassenen Türfamilien und die noch vorhandenen Türzugriffe. Ohne eine solche Lizenz ist keine Verbindung mit der Türe möglich und es erscheint in der i-record App ein Authentifizierungsfehler. Wie aber erhält der Benutzer eine solche, benutzer- und WiDI-spezifische Lizenz? Nachdem sich der Benutzer am record Server angemeldet hat, erhält dieser automatisch Lizenzen für alle, im selben Lizenzpool vorhandenen WiDI. Eine solche Lizenz ermöglicht es dem Benutzer sich 50 mal mit einer record Türe zu verbinden, ohne sich nochmals mit dem record Server zu verbinden. Um die Lizenzen wieder zu erneuern, muss der Benutzer nur eine Synchronisationin der App mit dem record Server durchführen. Danach kann er wieder für 50 Türzugriffe offline arbeiten.
Bluetooth®-Version: Bluetooth® Classic (Version 3)

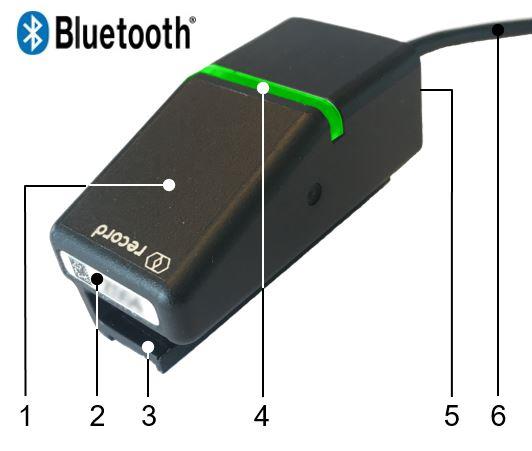

Gehäuse
| Nr. | Beschreibung |
|---|---|
| 1 | Gehäuse |
| 2 | Vierstellige, alphanumerische Nummer zur eindeutigen Identifikation (mit Data-Matrix-Code) |
| 3 | Clip mit Magnetstreifen für die türseitige Befestigung |
| 4 | LED-Lichtleiter als Zustandsanzeige |
| 5 | RJ10-Anschlussstecker |
| 6 | CAN-Kabel, Länge: 180 mm, für die Verbindung zur Türsteuerung |
Zustandsanzeige
Die Farbe des LED-Lichtleiters zeigt den Zustand des WiDIs an. Die Bedeutung der Farben ist wie folgt:
| Farbe | Bedeutung / Zustand |
|---|---|
| - | WiDI ist nicht an externe Stromquelle angeschlossen. |
| Orange | Bluetooth® wird initialisiert. |
| Blau | Bluetooth® ist bereit für Verbindung. |
| Grün | Benutzer hat sich beim WiDI authentifiziert und ist nun berechtigt die Türe zu konfigurieren. |
| Magenta (blinkend) | WiDI-Software wird aktualisiert. |

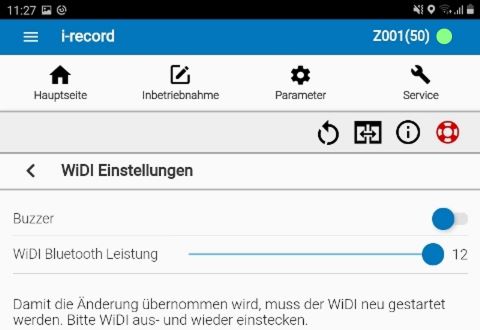

Einstellungsmöglichkeiten
Die WiDI Einstellungen befinden unter den allgemeinen Einstellungen, welche über das Hamburger-Menu geöffnet werden können. Die beiden Werte "Buzzer" und "WiDI Bluetooth Leistung" können nur ausgelesen und verändert werden, wenn die App mit einem WiDI verbunden ist.
Bei der ersten Einstellung kann der Buzzer aktiviert oder deaktiviert werden. Der Buzzer dient dazu, den Benutzer darauf aufmerksam zu machen, dass die Verbindung zwischen WiDI und App beendet wurde. Im beabsichtigten Fall, d.h. wenn die App vom Benutzer aktiv beendet wird (kein Logout!), piepst der Buzzer drei Mal. Falls aber die Verbindung ohne Absicht abgebrochen wird, so ertönt dieser zehn Mal. Ein Grund könnte hier zum Beispiel sein, dass der Benutzer sich mit seinem mobilen Gerät zu weit weg vom WiDI befindet und deshalb die Bluetooth® Verbindung abbricht.
Mit der zweiten Einstellung lässt sich die Bluetooth® Leistung des WiDI und damit dessen Reichweite einstellen.
